QLIFE-ASR06CM 红外遥控离线语音模块

QLIFE-ASR06CM 红外遥控离线语音模块

红外语音遥控系列是传统遥控的最佳替代方案,内置海量红外遥控码库,支持语音识别指令自学习功能、支持红外码自学习、集成中国大陆、中国台湾海量红外遥控空调码库、有多种语言和情感类型的播报音可定制、超精简外围电路设计,也可选择丰富外设的模块,搭配无线模块实现在线IOT控制。

服务热线: 400-165-2990
分享至:
产品卖点resource/images/c953abbd9ce841d4b61f637b100ea527_80.jpg

产品性能参数表


resource/images/c953abbd9ce841d4b61f637b100ea527_24.jpg

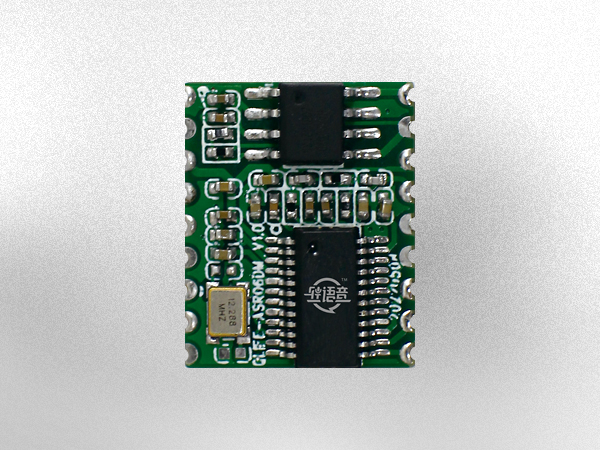

QLIFE-ASR06CM 红外遥控离线语音模块

麦克风数量:单麦;

语音识别方式:离线语音识别;

支持语种:中文;

平均功耗:芯片耗电低至60-150mA;

封装尺寸:长宽厚17.8*14.5*3mm(模块);

丰富外设:UART*2、PWM*4、GPIO*4;

降噪性能:支持优秀的单麦降噪及回声消除(AEC)功能;

语音识别率:98%(50dB背景噪音环境,10米距离内测试);

指令数量:100条(实际应用时根据指令长度有略微偏差);

响应速度:最快200ms可完成识别响应;

适用品类:智能家居、消费电子(家用、车载类);

电气性能:符合EMC、FCC标准,内部增强ESD可通过4KV接触放电实验;

材料标准:环保材料符合ROHS/REACH标准;


硬件介绍


       模组为单面贴装,两面出脚,模块支持单麦克风输入,可以直接接入模块;同时支持真人语音回复,可以直接驱动喇叭。


  • resource/images/c953abbd9ce841d4b61f637b100ea527_26.png

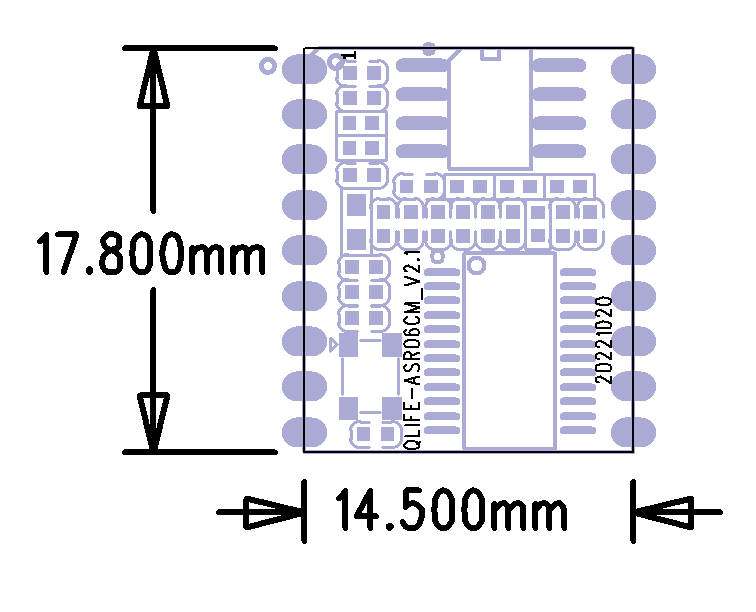

  • 06CM设计图尺寸
  • resource/images/c953abbd9ce841d4b61f637b100ea527_28.png

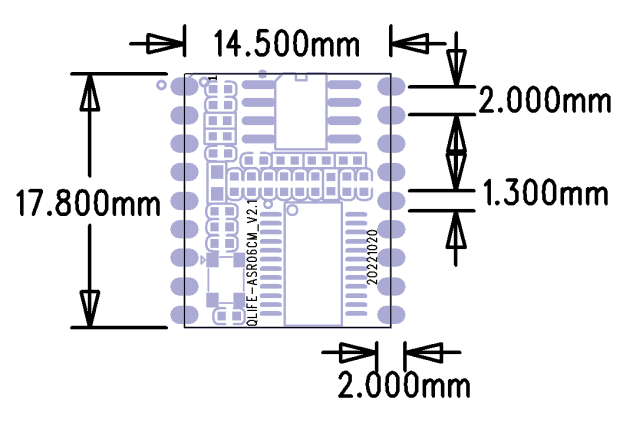

  • 06CM设计图尺寸2
  • resource/images/c953abbd9ce841d4b61f637b100ea527_30.png

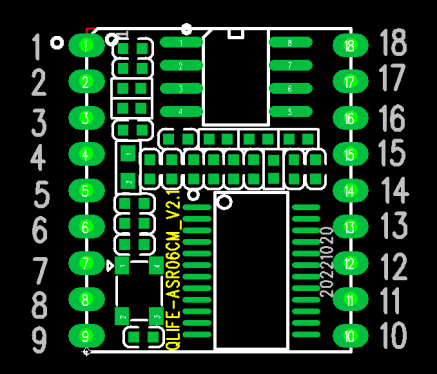

  • 06CM设计图尺寸
  • resource/images/c953abbd9ce841d4b61f637b100ea527_32.png

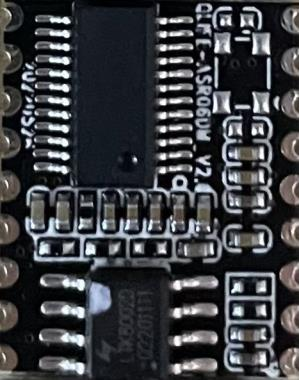

  • 06CM设计图尺寸
  • 管脚号
  • 1
  • 2
  • 3
  • 4
  • 5
  • 6
  • 7
  • 8
  • 9
  • 10
  • 11
  • 12
  • 13
  • 14
  • 15
  • 16
  • 17
  • 18
  • 管脚名称
  • GND
  • SPK_MUTE
  • DC5V
  • VDD_3V3
  • GND
  • GPIO_06
  • GPIO_07
  • GPIO_08
  • GPIO_09
  • GPIO_10
  • TX0
  • RX0
  • MICR+
  • MICR-
  • MICL+
  • MICL-
  • SPKL-
  • SPK+
  • 功能说明
  • GND
  • 功放 MUTE 输出脚,高电平静音,低电平工作。当内部功放功率不够时,可用作外部功放静音控制。
  • DC5V模块电源输入
  • 模块内部LDO 3.3V输出,可用于小负载外围电源供电
  • GND
  • GPIO/I2S_SDI/I2C_SDA/PWM0/UART_TX1(输出)
  • GPIO/I2S_LRCK/I2C_SCL/PWM1/UART_RX1(输入)
  • GPIO/I2S_SCLK/PDM_DAT/UART_TX2/PWM3
  • GPIO/I2S_SDO/PWM2,PG_EN烧录使能脚(高电平进入烧录),升级端口建议保留并预留测试点
  • GPIO/I2S_MCLK/PDM_CLK/UART_RX2/PWM4
  • GPIO/UART_TX0/I2C_SDA/PWM1,升级端口,建议保留并预留测试点
  • GPIO/UART_RX0/I2C_SCL/PWM2,升级端口,建议保留并预留测试点
  • MIC 输入正极(回声消除选用此 MICR 作为 AEC 输入)
  • MIC 输入负极(回声消除选用此 MICR 作为 AEC 输入)
  • MIC 输入正极(单 MIC 与回声消除选用此 MICL 作为 MIC 输入)
  • MIC 输入负极(单 MIC 与回声消除选用此 MICL 作为 MIC 输入)
  • 喇叭输出负极
  • 喇叭输出正极
  • 应用领域 智能照明、智能电工、智能家电、智能车载设备、智能音箱、智能康乐设备
    • 智能家电
    • 智能家居
    • 汽车电子
    • 开关
    • 浴霸
    • 冰箱
    • 空气净化器
    • 智能马桶
    • 晾衣架
    • 抽油烟机
    • 智能家居控制中心
    • 空调
    应用案例 QLIFE-ASR06CM 应用案例

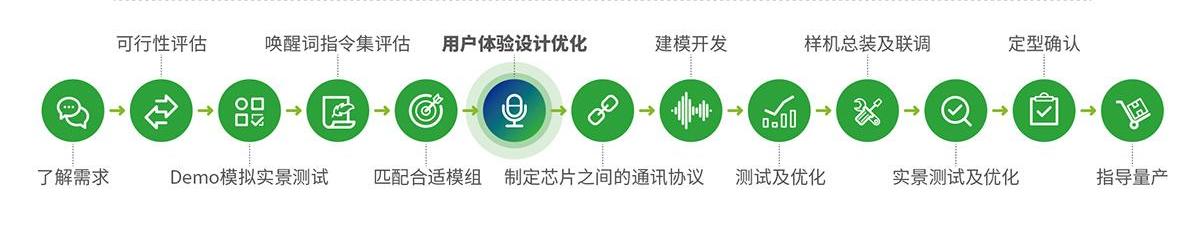

    轻生活科技离线语音控制方案开发流程
